为了发挥功能，液压系统中，除了油泵、液压阀、液压油缸外，还需要一些辅助元件。今天我们就来说说其中之一：管道。

       管道把液压元件连接成为系统，让液压油在其中流动。决定使用的管道有两个关键参数内径与耐压。

（1）内径管道的内径和流量决定管道中液体的流速内径小，流量大，则流速高，则压力损失大。关于管道内径的选取，中外教科书都有推荐根据工作压力与流速，压力高的管道中流速可以高一些，也即管道内径可以小一些。其实，这是给没有经验的设计人员参考的，并非一定要遵循的。
       因为，原则上来说，流量不变的话，内径越大，流速就越低，压力损失就越小。但使用大内径管道，成本高。而压力管的工作压力高，压力损失稍大些，在多数场合下问题还不大。因此才有上述推荐。设计师应该根据具体情况酌情决定。再说，各企业仓库里，市场上可买到的管道规格也只是有限的几种。例如，在潜水艇中，为了避免噪声，要把流态保持在层流，即使压力管也使用很大的内径。
      （2）耐压：管道不仅需要承受工作时的稳态压力，也要承受动态冲击。所以，其耐压必须有相当的安全系数。一般，最低爆破压力应该是稳态工作压力的4倍以上。1.硬管：管道的材质与壁厚决定了耐压能力。过去在低压系统中还使用铜管，取其易加工。现代液压工程中大多使用精密冷拔钢管。内径越大的管道，管壁受到的拉力也越大，需要的管壁也越厚。2.软管有些液压元件的相对位置不易精准确定，有些液压元件在工作时会发生相对运动，例如液压缸，这些都应该采用软管来适应。软管，采用一层或多层的钢丝或尼龙丝编织的网来承受压力，用高分子材料微保护层（见图8-1）。

        所以，软管可以有一定程度的弯曲。但在设计和安装时要注意不应小于供货商给出的最小半径不应扭转，也不应绷紧，因为，软管受压时会略微膨胀缩短。高分子材料会老化，因此有规定，软管从生产日期开始，包括仓储时间，使用期限不应超过6年。如果软管破损，高压油从破损处射出的话，很容易造成人身伤害，且易形成油雾导致起火。所以，根据情况，有时必须在外面再套一层保护性软管。

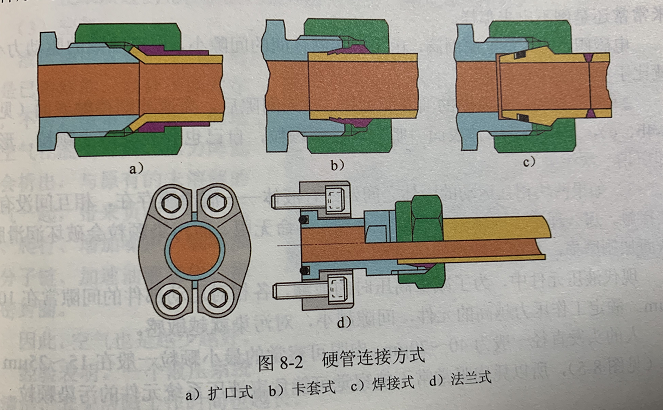

       3. 管接头：管接头用于连接管道与管道、管道与其他液压元件。管接头必须实现三个关键功能：固定（夹紧）管道；能够适当变形，以弥补液压元件的定位误差；在管道有一定振动时还能保持密封。一般都是由两部分组成。一部分与管道连接，另一部分与其他元件或管道连表。这两部分再通过螺纹连接。关键是前一部分如何与光溜溜的管道连接。有多种形式（见图8-2）。

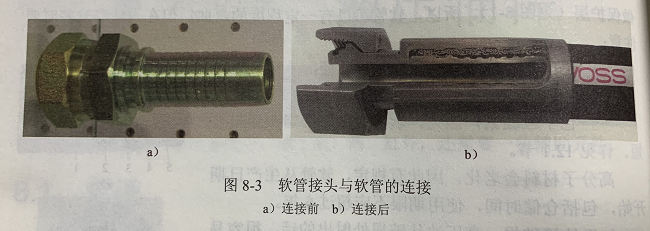

         而且，不同软管配用的接头接部分形状要求可能不同。所以，要注意软管供应商对此的规定。饮管在高压下从接头脱落的话，会像鞭子一样，抽打周围的一切，所以，要特别小心。
