带你了解节流回路之进出口节流,建议收藏!

作者: 大兰液压-娟 编辑: DL-HMJ 来源: 大兰液压 发布日期: 2022.04.20
信息摘要:
进出口都节流,既限制“加油”,也限制“放油”,那么在较大范围的正负负载力时,都可限制液压油缸的运动速度。因此,是用得最普遍的回路。

      前两篇我们了解的进口节流和出口节流的详细解说,相信大家都有一个全面的了解,接下来我们再来说一说进出口节流。

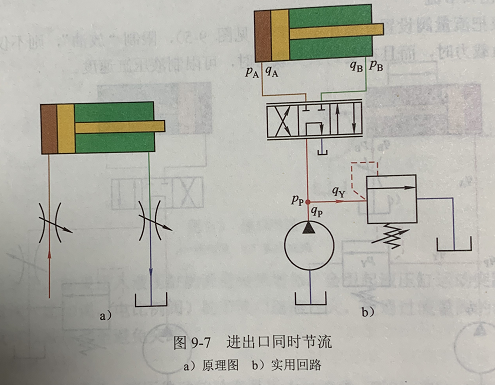

      在进出口都节流的情况下,既限制“加油”,也限制“放油”,那么在较大范围的正负负载力时,都可限制液压油缸的运动速度。因此,是用得最普遍的回路。如图:

                b1211f60eec8b81861e826120c481ad

       一般都采用换向节流阀(见图9-7b)。不过因为限制进出流量的节流槽都做在同一根阀芯上(参见图5-26c),所以,在阀芯移动时,进出节流口的面积同时在变,同时影响液压油缸两腔的压力。这个影响又与液压油缸尺寸、负载力的大小方向密切相关,因此是大有讲究的。要使阀的精微调节性能达到满意,往往需要反复尝试,多次改进。

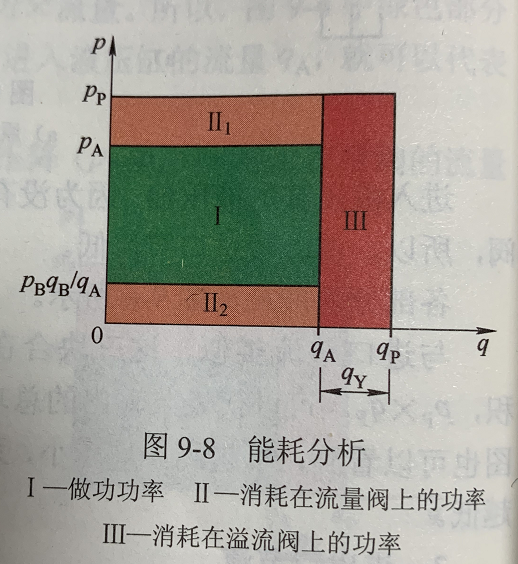

        各部分的能耗如图所示。

    a0598cdec1726af0d80344e85ef96d6

       以上这些回路,不管实际负载压力多高,液压油泵出口的压力都是固定的,多余的流量必须以溢流压力通过溢流阀返回油箱,造成能量浪费。如果从能效角度来看是很不利的。

        大兰液压厂家 有着强大的售后服务体系,免费为您提供维护服务,行业首推所有液压配件质保450天,技术团队随时提供指导,全国32个服务网点24小时快速响应。欢迎拨打电话:0757-82802080
特别声明:文章出处来自于《白话液压》,如有侵权,请联系作者删除,谢谢!
