液压系统先导式溢流阀工作原理与结构特点

作者: 大兰液压-标 编辑: TGB 来源: 大兰液压 发布日期: 2019.01.18
信息摘要:
本文大兰液压系统厂家来跟大家介绍下先导式溢流阀的工作原理和结构。

本文大兰液压系统 厂家来跟大家介绍下先导式溢流阀的工作原理和结构。

先导式溢流阀的工作原理:

当压力油从入口流入时,压力作用在主阀芯下端平面上。阀体内部设计有阻尼孔,压力油通过后进入先导阀的右腔,并最终作用于先导溢流阀的阀芯上。先导溢流阀的阀芯受弹簧推力而处于常闭状态,通过外部的调节手柄,可对弹簧的预调压力做出调整。当液压压力小于弹簧预调压力时,先导阀芯始终处于封闭状态,此时主阀芯亦无相应动作。当液压系统压力上升,导致先导阀内部液压压力大于弹簧预调压力,先导阀开启,在阻尼孔的降压作用下,主阀芯上、下产生压力差,因此主阀芯上抬,原本密封的进油路以及出油路相通,压力油直接从进油口到出油口,实现卸荷。

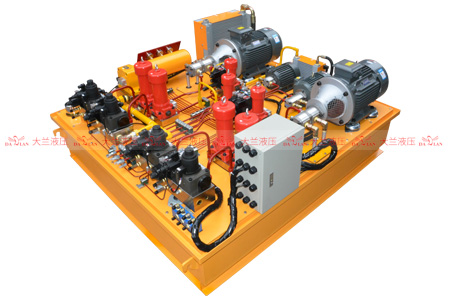

大兰液压系统

先导式溢流阀的结构:

先导式溢流阀,其结构分为两个部分,先导部分是一个小规格的直动式溢流阀,其与主阀相连,两者构成先导式溢流阀。这样的结构特点使先导式溢流阀调节力矩大大小于直动式溢流阀,并且启闭特性好。

先导式溢流阀根据使用环境的要求,可以选择内控内泄,内控外泄,外控内泄,外控外泄等多种控制形式。内控内泄,指控制先导溢流阀的液压油直接由进口P口引入,先导控制阀溢流出的油液与主溢流阀溢流的油液一起,从阀的T口流出。外控,则主阀进油口P与先导溢流阀控制腔的油路被阻断,单独引入控制油液从控制口X口进入。外泄,则先导溢流阀溢流后的油液不通过主回路,单独通过泄油口Y口泄油。

溢流阀由于其结构特点决定不适合用于大流量液压泵站中。一方面大流量环境直接造成溢流阀的调节手柄旋转困难,甚至无法调节,影响工作。另一方面直动式溢流阀的结构造成其启闭特性相对比较差。因此直动式溢流阀用于小流量,要求不高 液压系统。针对大流量,高精密要求的液压站,一般选用先导式溢流阀。

大兰液压有着强大的售后服务体系,免费为您提供维护服务,行业首推所有液压配件质保450天,技术团队随时提供指导,全国32个服务网点24小时快速响应。欢迎拨打电话:0757-82802080。
