液压系统过滤器选用及安装

作者: 大兰液压-标 编辑: DL-TGB 来源: 大兰液压 发布日期: 2020.05.11
信息摘要:
大兰液压小编告诉大家一般粒径在10μm以下的污染物对液压站的影响不太明显,而大于10μm、特别是在40μm以上时对液压站的使用寿命就有明显影…
大兰液压小编告诉大家一般粒径在10μm以下的污染物对液压站的影响不太明显,而大于10μm、特别是在40μm以上时对液压站的使用寿命就有明显影响。液压油中固体污染颗粒极易使泵内相对运动零件表面磨损加剧,为此需要安装液压油过滤器降低油的污染程度。
过滤精度要求:轴向柱塞泵10~15μm,叶片泵为25μm,齿轮泵为40μm。泵的污染磨损可以控制在允许范围之内。目前高精度过滤器使用日益广泛,可大大延长液压泵的使用寿命。
一般而言过滤器性能β值须大于75以上则表示此过滤器能有效的滤除此等级之颗粒污染物。
①对于须保护泵浦之吸油滤油网,应保油品保持在NAS9级以下,因此须使用β12>75之滤网。

②用于保护服务器、比例阀之高压滤油网则应使用β3>75的滤网。

但值得注意的是β值只是比例问题,如油品一开始即清洁度不高也须滤过几次才可得到合乎要求之油品,因此组立前管路另件清洁十分重要。

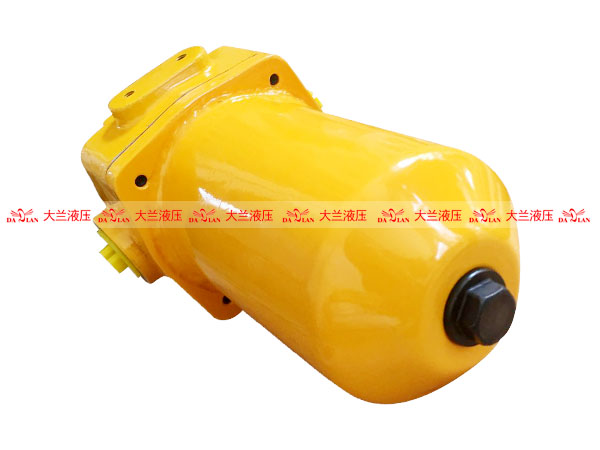

大兰液压滤油器

液压系统中过滤器之用意:

1)吸油过滤器:此滤油器的主要功能在于保护泵浦,因而滤心不须很细,且吸油口的阻力不得大于0.3bar否则易产生油品中已溶合之气体放出,进而在泵浦产生孔蚀现象。

2)高压管路过滤器:主要用于保护阀门,如使用比例阀、伺服阀,因此则此原件应选用较精细者。此滤油网为阀件保护及稳定化最重要的元件,因此应经常保养维护。

3)回油滤网:一般使用者不多,因易造成回油背压阻力,且阻塞时更可能有增压效果。但可防止元件磨耗产生的颗粒流入油箱内造成泵浦损伤,且可塑造一个永不必换油的系统。

4)旁路式过滤器:主管路中的滤油器,如精细度高则阻力大,往往是设计者的困扰,而旁路式滤油器不影响管路之运作因此往往可选用极细之滤网,但时数及机率是其一致命伤。

5)加油口滤网:防止加入或补充油品时杂质进入油箱中,一般此滤网极易被忽视,但须注意的是此处是污染入口,因此极须注意。

6)磁性滤网:此处为新一代之科技产品,可吸收铁屑甚至油品中的杂质,而且并无滤油网的网格问题,因此可有极佳之滤油效果。

液压站过滤器的安装:

①吸油路滤油器结构简单,其作用是防止吸油时将较大的颗粒污染物吸入泵内,一般采用低精度滤芯,最高过滤精度不超过30~50μm,为了便于维护宜将滤油器安装在油箱顶部或侧部,还应考虑其流通能力应在液压泵最大流量两倍以上,以防泵会吸空;

②压油路滤油器装在液压泵下游压力管路,向液压系统输送清洁压力油,通常选用高精度滤油器,过滤精度为3~20μm,其流通能力应不小于压力油路最大流量;

③回油路滤油器安装在总回油管之后,将外界侵入系统和系统内产生的污染物滤净,通常也选用高精度滤油器。根据近期污染控制系统理论,油箱中油液应达到一定的清洁度等级,同时为防止滤芯因堵塞而导致滤油器前后压力超标,应安装滤芯堵塞发信器,以便及时更换滤芯。

大兰液压厂家 有着强大的售后服务体系,免费为您提供维护服务,行业首推所有液压配件质保450天,技术团队随时提供指导,全国32个服务网点24小时快速响应。欢迎拨打电话:400-879-3655。
