图文分解液压系统的工作过程,液压菜鸟也能看懂!

作者: 大兰液压-小洁 编辑: 小洁 来源: 大兰液压 发布日期: 2018.06.20
信息摘要:
液压系统的原理以及工作过程是怎么样的?很多液压新手都一知半解,今天大兰液压厂家通过几幅简单的图片,一步步的带大家来了解液压传动系统...

液压系统的原理以及工作过程是怎么样的?很多液压新手都一知半解,今天大兰液压厂家通过几幅简单的图片,一步步的带大家来了解液压传动系统。

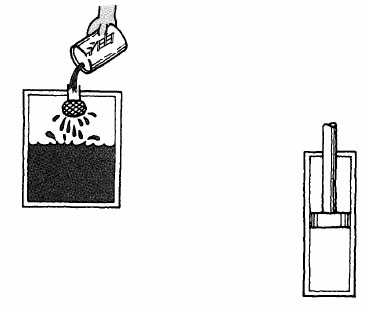

(1)首先,你拥有一只含有液压油的油箱,液压油提供给泵使用。

大兰液压系统原理图

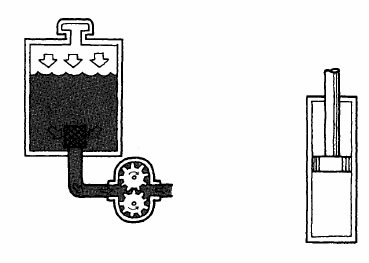

(2)下一步,形成油的流动必须有泵,但是泵不能从油箱吸油。重力使油进入泵。

大兰液压系统原理图

(3)液压油泵每次转动时,它将油推出。必须记住的重要一点是泵仅仅移动容量。容量决定液压动作的速度。负载形成压力,泵不产生压力。

大兰液压系统原理图

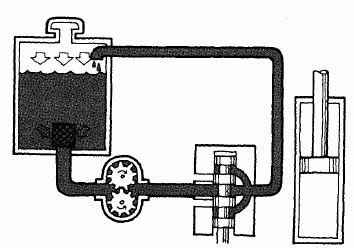

(4)液压油泵与控制阀间管道相连接。泵出的油流至阀。阀的任务是使油流向油缸或油箱。

大兰液压系统原理图

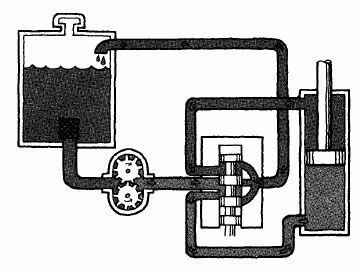

(5) 系统的下一步是液压油缸,油缸作实际工作。控制阀有两根油管连接油缸。

大兰液压系统原理图

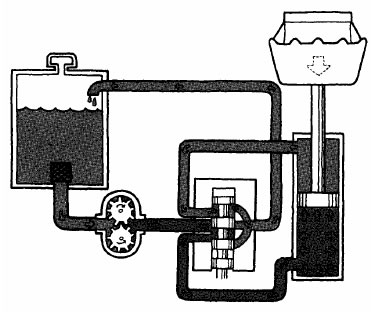

(6)液压泵出的油通过控制阀流向活塞底部大腔。负载产生流动阻力,并形生压力。

大兰液压系统原理图

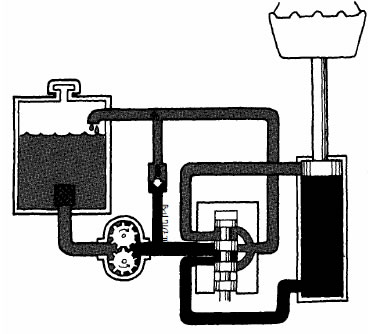

(7)液压系统似乎很完整,事实上还不够完整。它还需要一种十分重要的零件。我们必须考虑在突然超载或其它故障的情况下,如何保护所有部件免受损坏。即使系统发生故障,泵仍继续转动并向系统供油。如果泵出的油无处可去,压力便会累积,直至一些零件受损。我们装入一个溢流阀,防止产生损坏。通常,它是关闭的,但是压力达到设定量时,阀门便会打开并允许油流回油箱。

大兰液压系统原理图

(8)油箱、泵、控制阀、油缸、连接管路和溢流阀组成了基本液压系统。所有这些零部件都是必需的。现在,通过大兰液压厂家以上的介绍你是否已经清楚地了解了液压系统的工作过程呢。

大兰液压系统原理图
