总结液压系统图的阅读与分析方法

作者: 大兰液压-标 编辑: TGB 来源: 大兰液压 发布日期: 2018.10.02
信息摘要:
今天大兰液压小编给大家总结一下液压系统图的阅读与分析方法,一起来看看!
今天大兰液压小编给大家总结一下液压系统图的阅读与分析方法,一起来看看!
一:液压系统图的阅读
要能正确而又迅速地阅读液压系统图,首先必须掌握液压元件的结构、工作原理、特点和各种基本回路的应用,了解液压系统的控制方式 、机能符号及其相关标准。其次,结合实际液压设备及其液压原理图多读多练,掌握各种典型液压系统的特点,对于今后阅读新的液压系统,可起到以点带面、触类旁通和熟能生巧的作用。
阅读液压系统图一般可按以下步骤进行:
1):全面了解设备的功能、工作循环和对液压系统提出的各种要求。例如组合机床液压系统图,它是以速度转换为主的液压系统,除了能实现液压滑台的快进—工进—快退的基本工作循环外,还要特别注意速度转换的平稳性等指标。同时,要了解控制信号的转换以及电磁铁动作表等,这有助于我们能够有针对性的进行阅读。
2):仔细研究液压系统中所有液压元件及它们之间的联系,弄清各个液压元件的类型、原理、性能和功用。对一些用半结构图表示的专用元件,要特别注意它们的工作原理,要读懂各种控制装置及变量机构。
3):仔细分析并写出各种执行元件的动作循环和相应的油液所经过的路线。
为便于阅读,最好先将液压系统中的各条油路分别进行编码,然后按执行元件划分读图单元,每个读图单元先看动作循环,再看控制回路、主油路。要特别注意系统从一种工作状态转换到另一种工作状态时,是由哪些元件发出的信号,又是使哪些控制元件动作并实现的。

阅读液压系统图的具体方法有传动链法、电磁铁工作循环表达和等效油路图法等。

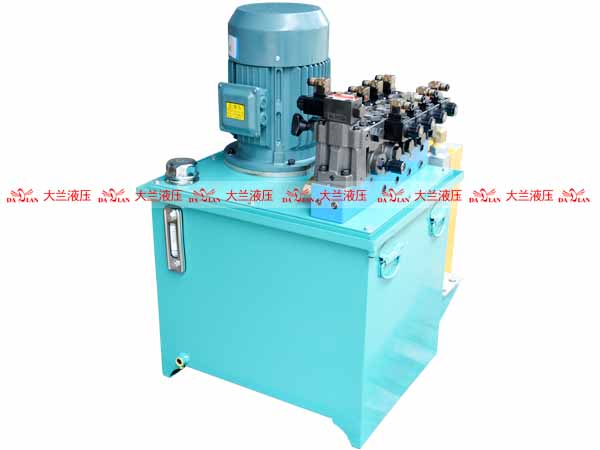

大兰液压系统

二:液压系统图的分析
大兰液压小编告诉你在读懂液压系统图的基础上,还必须进一步对该系统进行一些分析,这样才能评价液压系统的优缺点,使设计的液压系统性能不断完善。
液压系统图的分析可考虑以下几个方面:
1):液压基本回路的确定是否符合主机的动作要求。
2):各主油路之间、主油路与控制油路之间有无矛盾和干涉现象。
3):液压元件的代用、变换和合并是否合理、可行。

4):液压系统性能的改进方向。

-----责任编辑:大兰企划部
