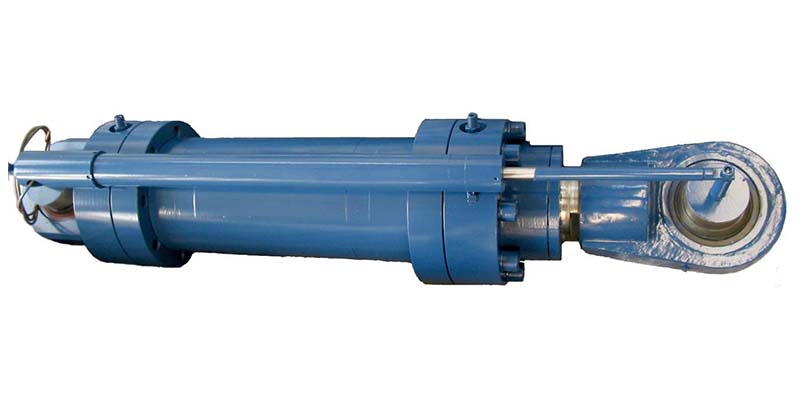

液压缸的同步回路是指在液压系统中，要求两个或多个液压缸以相同的位移或相同的速度（或固定速度比）同步运行时所采用的回路。以下是关于液压缸同步回路的一些详细介绍：

一、同步回路的设计考虑

在设计同步回路时，必须考虑到执行元件（即液压缸）所受到载荷的不均衡性，摩擦阻力的不同，泄漏量的差别，以及制造上的差异等因素，这些因素都会影响同步精度。为了弥补这些影响，需要采取必要的措施。

二、同步回路的方法与类型

采用同步阀的同步回路

同步阀有分流阀和分流集流阀两种，常用的是分流集流阀。采用分流集流阀可使液压缸双向同步。由于这种阀的内部节流孔是相互连通的，为了防止在行程中途停止时两液压缸因负载不同而发生窜动，故在该阀与液压缸之间装有液控单向阀。若液压缸每次都到达行程终点，则经阀内相通的油孔，可使两缸都能到达行程终点，从而防止累积误差。

分流集流阀可用于两液压缸负载相差较大的同步回路，在完全偏载时仍能保证速度同步，同步精度可达1%~3%。但分流集流阀有一定的适用范围，低于公称流量过多时，分流精度明显下降。该阀的压降较大，约为1MPa，因此在确定系统压力时应考虑到这一因素。另外，在安装分流集流阀时，要考虑对称配管，并尽量靠近执行机构。这种同步回路结构简单、造价低，适用于同步精度要求不高的设备。

采用液压同步马达的同步回路

液压同步马达是由尺寸相同的若干个液压马达组成的。相同的尺寸和较高的加工精度，使得各个液压马达的流量基本相同，从而实现速度同步。

同步精度主要取决于液压马达和液压缸的加工精度以及负载的均匀性。由于加工误差总是存在的，故同步误差是不可避免的。因此，在采用同步马达的同步回路中，要采取措施消除累积误差，提高同步精度。

在液压同步马达内部每一条油路上都设有一个溢流阀和单向阀组成的阀组，用于消除位置不同步误差。一个液压同步马达一般要控制几个液压缸，由于存在同步误差，其中必有一个液压缸先到达终点，随着马达继续转动，已到终点的液压缸的压力油就通过溢流阀回到油箱；同样，在液压缸回程时，也必然有一个缸首先到达终点，随着马达继续转动，该油缸与其马达之间会产生真空，这时通过单向阀对该支路进行补油。这样，通过溢流和补油来实现同步，从而消除累积误差。

液压同步马达应尽量靠近执行机构，在安装时要对称配管。这种采用液压同步马达的同步回路适用于多缸同步且同步精度要求较高的回路，其同步精度可达1%。

采用调速阀的同步回路

通过两个调速阀，可以实现液压缸的单向同步功能。其工作原理是，通过分别调节两个缸回油路上的调速阀，使两缸活塞的移动速度达到同步，这一方法同样可应用于多缸同步的场景。但需注意的是，此回路的同步精度会受到调速阀性能和油温的影响，同时多个调速阀的同步调节也存在较大难度，因此可能会产生相对较大的误差。

另一种类似的回路则能实现双向同步功能，它同样使用了两个调速阀，分别在活塞下移和上移过程中进行回油路和进油路的调速。然而，这种回路的同步精度同样会受到油温变化的显著影响。

采用带液压伺服补偿的等流量双泵的同步回路

对于大型设备的液压同步回路，由于执行机构所需要的流量较大，全流量通过控制阀所产生的节流损失较大，因此系统的效率较低；若采用变量泵容积调速同步回路，虽然可获得高效率，但同步精度较低。采用带液压伺服补偿的等流量双泵同步回路，则可解决这一问题。

这种同步回路由两台等流量泵输出的大流量压力油分别向两液压缸供油，液流不经过节流，系统的效率高。用两个等流量泵独立供给两个等尺寸的液压缸，理论上可实现缸的同步，但实际上只能是基本同步。因为由于液压元件的制造误差以及两支路可能的偏载等原因，会使两缸的运动速度产生误差。为了消除速度误差，须在系统中设置液压伺服补偿装置。

采用等流量双泵的同步回路液压伺服补偿装置是由位置误差检测装置、反馈装置和机液伺服阀组成。在与两活塞杆铰接的横梁上装两个滚轮，通过绕在两个滚轮上的钢带可以检测出两个液压缸的位置误差，并通过反馈杆进行放大反馈至控制伺服阀，从而控制给两缸补偿供油流量的大小。在等流量双泵供油同步的基础上，再加上液压伺服补偿供油，可使系统达到较高的同步精度（0.5%）。

三、其他实现同步的方法

采用多个油腔有效作用面积相等的双出杆液压缸：可以实现双向同步的功能。该回路的结构相对简单，无需同步元件，且同步精度受两个液压缸的制造精度与密封性能所影响。但需要注意的是，因为油缸的内漏现象无法避免，因此，在往复运动的过程中，两缸的位置误差将会不可避免的出现，从而产生同步失调，故通常会加装补放油系统。

带补偿措施的串联液压缸同步回路：当两缸活塞同步下移时，如果一油缸首先到达终点，则触发行程开关，使两位三通阀换向，打开液控单向阀，使另一油缸下腔多余油液排回油箱。如果另一油缸首先到达终点，则触发另一行程开关，两位三通阀换向，泵源压力油直接供入先到达终点的油缸上腔，使其活塞下移至终点。

采用结构和排量相同的液压马达作为等流量分流装置的同步回路：其同步精度相对节流控制回路较高，但费用也普遍较高。回路中，流量阀的作用至关重要，当负载较大，且油缸下行时，最好加装平衡阀，以免产生失重现象，导致同步不及时。另外，单向阀的主要作用是为了用最快的速度从油缸当中吸入油液，以便对慢的油缸进行补充。

数字油缸：和普通液压缸的外形区别不大，其将传感器、伺服阀、闭环自动调节功能组合设计到油缸内部，几乎可以实现现有液压技术的全部功能，且可以和计算机、PLC、数字控制器等的数字脉冲信号直接进行通信，并确保工作的可靠性。数字油缸是当前比较新型的高精度油缸，其只需要和液压油源进行接通，无需其他液压阀件进行连接就可以以较高的精度实现油缸同步的功能。

综上所述，液压缸的同步回路有多种实现方法，具体选择哪种方法取决于设备的具体要求和同步精度的需求。在设计时，应综合考虑各种因素，选择性价比最高的方案。
