液压系统顺序阀工作原理及类型

作者: 大兰液压-标 编辑: TGB 来源: 大兰液压 发布日期: 2019.05.29
信息摘要:
本文大兰液压厂家跟大家来聊聊液压系统顺序阀的工作原理及其类型选择。

本文大兰液压厂家跟大家来聊聊液压系统顺序阀的工作原理及其类型选择。

(1)顺序阀的工作原理

顺序阀利用油路的压力来控制油缸或油马达顺序动作,以实现油路系统的自动控制。当进口油路的压力没有达到顺序阀预调的压力以前,此阀关闭;达到后,阀门开启,油流进入二次压力油路,使下一级元件动作。通过改变控制油缸方式、卸油方式和二次油路的接法,顺序阀还可以作背压阀、卸荷阀和平衡阀用。

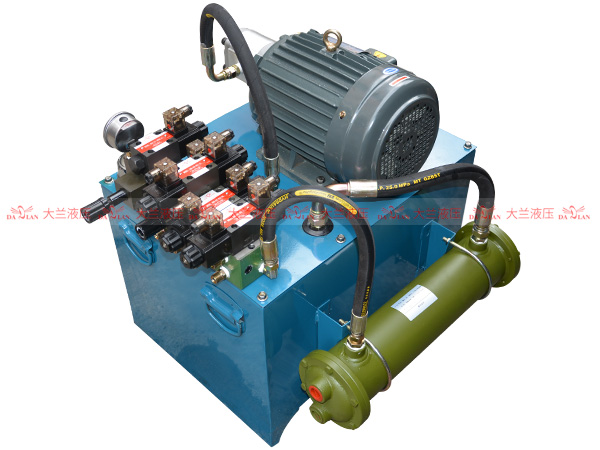

大兰4KW4缸液压系统

(2)顺序阀类型选择

①顺序阀可分为内控式(亦称直控顺序阀)和外控式(亦称液控顺序阀或遥控顺序阀)两种,内控顺序阀可直接利用进口油路的压力来控制滑阀的开启,而外控式(液动)顺序阀则必须由控制油路的油压来控制(即所谓远程压力控制)滑阀的开启,当远程压力未达到顺序阀所预调的压力以前,此阀关闭。如将外控式顺序阀的二次压力油路通回油箱,则构成卸荷阀。

②顺序阀有直动型和先导式两种,前者用于低压液压系统,后者用于中高压液压系统。

③泄油口一般必须通回油箱,因此阀的二次压力油路如果是接回油箱的,便可以是内部泄油,否则必须是外部泄油,其泄油口应单独接回油箱。

④阀芯的选择。顺序阀实际上属于开关元件,仅当液压系统压力达到设定压力时,阀才开启,因此要求阀关闭时泄漏量小。锥阀结构的顺序阀的泄漏量小;滑阀结构的顺序阀为减小泄漏量,应有一定的遮盖量,但会增大死区,使调压偏差增大。

大兰液压有着强大的售后服务体系,免费为您提供维护服务,行业首推所有液压配件质 保450天,技术团队随时提供指导,全国32个服务网点24小时快速响应。欢迎拨打电话:400-879-3655。
