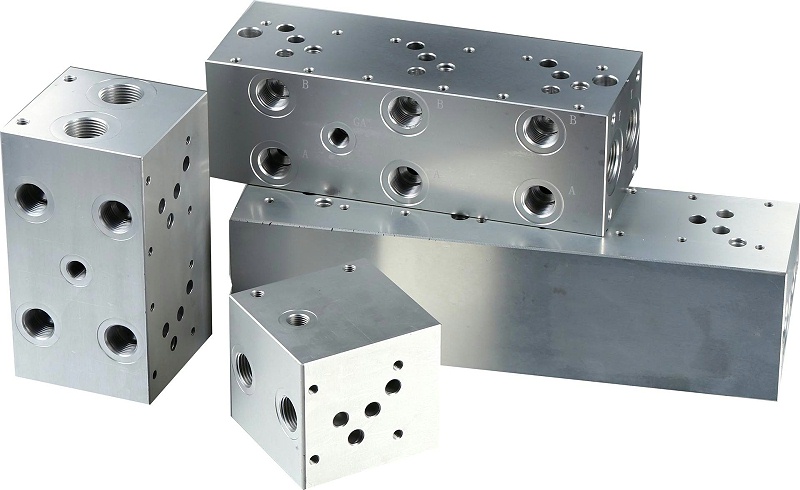

液压集成块油道孔的设计是液压系统设计中的关键步骤，它涉及到油液在系统中的流动、压力传递以及元件之间的连接。以下是液压集成块油道孔设计的一些主要方面：

孔道类型和数量确定：

根据液压系统的需求和原理图，确定所需的孔道类型，包括通油孔道、连接孔以及起吊螺钉孔等。

确定集成块上需要打的孔的数量，包括控制油口、进出油口、定位孔等。

油口标识与位置：

在阀块上的各油口旁标注油口标识，如P、A、T、B等，确保油口的功能明确。

对于扳手阀安装面的油口标识，仅在图纸上体现；而外接油口和测压口旁必须在阀块体上打相应钢印。

孔道直径与壁厚：

根据油液流量和压力需求，确定孔道的直径，以保证足够的通流面积和降低流阻损失。

考虑孔道壁厚的合理性，确保足够的强度和加工方便性。

油孔衔接与壁厚检查：

在设计过程中，将需要衔接的孔进行连接，确保油路连通的准确性。

在油孔衔接完成后，进行壁厚检查，如果不达标，则需要调整油路设计。

控制阀集成与布置：

合理选择各控制阀的结构形式，避免集成度过高，以减少油路曲折和压力损失。

在集成块上合理布置液压阀，确保阀的安装位置与孔道相通情况相匹配。

三维设计与模拟：

利用三维设计软件制作油路块立体图，确定各阀装置底板的方位，摆放元器件，并进行油路衔接。

通过三维透视图直观地查看油路衔接的状况，并进行修正，确保设计的准确性。

生成加工清单：

使用软件自动生成油路块加工所需的钻孔清单，标出每个孔的方位。

若使用数控机床加工，可根据钻孔清单表修改出G代码，简化加工过程。

检查与验证：

根据系统原理图检查透视图中的孔道、油口、元件的相对位置以及孔道的连接和走向等是否符合设计要求。

对集成阀块进行装配，检查装配体中各元件是否产生干涉，拆装是否方便，布局是否合理，并进行相应的调整。

转化为工程图：

在设计软件的工程图模块中，将阀块的三维模型转化为生产所需的工程图以及剖视图。

通过以上步骤，可以完成液压集成块油道孔的设计，并确保其满足液压系统的功能需求和性能要求。需要注意的是，设计过程中应充分考虑加工、安装和维修的便利性，以及系统的安全性和可靠性。
