液压工程师必懂的液压系统“分流-反流-整合”读图法,请收好!

作者: 大兰液压-小洁 编辑: 小洁 来源: 大兰液压 发布日期: 2018.06.11
信息摘要:
今天,大兰液压厂家给大家分享一种新的液压系统原理图识图方法,该方法以液压缸为起点,采用逆向思维反推油液流动路线,帮助大家理清回路,克服识图困…

今天,大兰液压厂家给大家分享一种新的液压系统原理图识图方法,该方法以液压缸为起点,采用逆向思维反推油液流动路线,帮助大家理清回路,克服识图困难。

一、“分流-反流-整合”读图法

1、基础原理

按照正常的读图思路,根据液压油的运动路线进行看图分析,那么从液压泵开始看图,将会由于一个或两个动力元件向多个执行元件供油,而出现从液压油泵输出的压力油因分支油路太多而难以理清回路,系统越复杂,识图越困难。今天大兰液压厂家就教大家从液压缸为起点,采用逆向思维反推油液流动路线直至液压泵,那么单个分支回路就比较简单,由此可采取化繁为简的方法各个击破,这个识图就容易多了。

(1)分解:以执行元件个数为依据将液压系统图分解为若干个分支回路,对每个分支进行具体分析。

(2)反流:以各支路的执行元件为起点,沿油液流动路线逆推回路至油箱,并将组成该回路的液压元件从液压系统图中划分出来,对该回路的工作原理进行详细分析;

(3)整合:要把液压设备的工作循环及性能要求,以信号传递为纽带,整合所有分支回路,进行综合分析,归纳总结出整个液压系统的工作原理和特点。

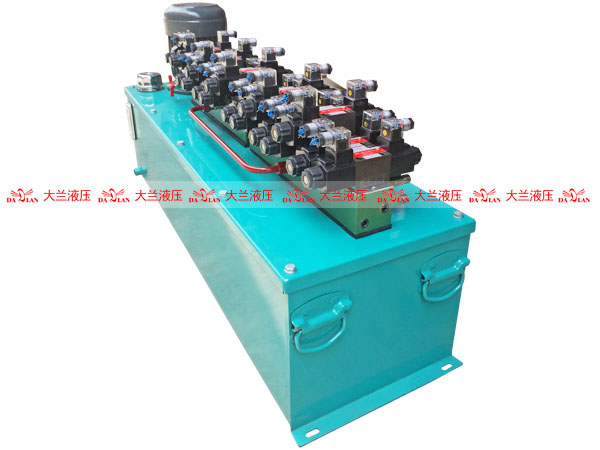

大兰16缸中压液压系统

二、“分流-反流-整合”读图步骤

(1)了解液压设备系统:熟悉设备的功用,设备工况对液压系统的要求及液压设备的工作循环;

(2)系统分解:按液压油缸个数将液压系统图分解为若干个子系统;

(3)反流逆推:对每个子系统按反流逆推原理划分出各个分支回路,其中换向阀阀中的截止符号与单向阀反向假想连通;

(4)分支回路工作原理分析:根据反流路线分析每个分支回路的工作原理,了解分支回路的基本回路和液压元件,并将油液反向恢复正常,根据进回油路线弄懂各分支回路的工作原理;

(5)整合各分支回路:分析单个工作循环,在了解每个分支回路工作原理的基础上,根据液压设备对液压系统中各子系统之间的顺序,同步,互锁,防干扰或联动等要求,整合各子系统之间的工作关系,以起始信号为控制源头,中间信号为传递纽带,按照电磁铁动作情况,全面分析油液进回油路线以及实现各个子系统功能的具体过程;

(6)综合分析液压系统特点:在全面读懂液压系统的基础上,根据系统所采用的基本回路性能,对系统作出综合分析,归纳总结出整个液压系统的特点,以加深对液压系统的理解。
