油路块的简单设计及注意事项

作者: 大兰液压-标 编辑: DL-TGB 来源: 大兰液压 发布日期: 2021.11.05
信息摘要:
阀块的外表面是阀组件的安装底面,内部是孔的布局空间。阀块的六个面形成一组安装面。通常情况下,下侧不安装任何组件,而是与油箱或其他阀块叠置。在…

阀块的外表面是阀组件的安装底面,内部是孔的布局空间。阀块的六个面形成一组安装面。通常情况下,下侧不安装任何组件,而是与油箱或其他阀块叠置。在工程实践中,为方便安装和操作,液压阀的安装角通常采用直角。

液压阀块设计的最重要原理是,液压阀块的油路符合液压系统的示意图。

在设计阀块之前,请确定可以集成油路的哪一部分。每个块上的零件数量应适中,阀块上的零件太多,体积大,设计,加工困难。

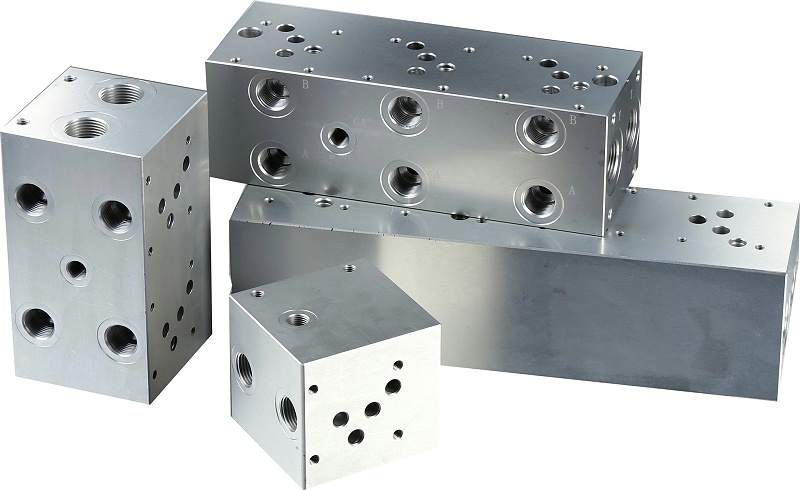

大兰液压油路阀块

液压阀块设计注意事项

液压阀块的设计中,油路应尽可能简单,并尽可能减少深孔,倾斜孔和加工孔。阀块的孔径,匹配度和流量要特别注意,孔的流通面积必须保证相流面积足够,并注意油的进出方向和位置,以及系统的整体布置和匹配的管道连接,并考虑安装技术的操作,具有垂直或水平安装要求的组件,必须确保安装后符合要求。

对于工作中需要调整的元件,设计时应考虑操作和观察的便利性,如安全阀,调速阀等可调元件应放置在调节手柄的位置,以方便操作。需要经常维护的组件和关键组件(例如比例阀和伺服阀)应位于阀块上方或外部,以便于拆卸和组装。另外,在阀体的设计中应设置足够数量的压力测量点,以调试阀体。

大兰液压 厂家 着强大的售后服务体系,免费为您提供维护服务,行业首推所有液压配件质保450天,技术团队随时提供指导,全国32个服务网点24小时快速响应。欢迎拨打电话:0757-82802080。
