如何分析液压系统原理图?

作者: 大兰液压-标 编辑: DL-TGB 来源: 大兰液压 发布日期: 2022.02.18
信息摘要:
教你如何分析液压系统原理图
分析液压原理图对于很多刚接触液压行业的人来说是一道难题,前面大兰液压小编已经发过几篇如何读懂液压原理图的文章,大家可
以去翻阅看一下,今天小编主要跟大家说说液压系统原理图的分析。
阅读液压站液压系统原理,一般可按下述方法对其进行分析:
(1)根据系统图中各液压元件(主要是:油箱、电机、液压泵、油管、风冷、变量柱塞泵、内齿轮泵、压力表、外齿轮泵、液压油泵、接头、变量叶片泵、定量叶片泵、液压阀等)的类型和分布情况,将它们大致归类,划分为动力部分、执行部分、控制部分和辅助部分等四大部分,初步弄清楚各液压元件在系统中所起的作用。

(2)分析控制油路油流所流经的路线,和它所控制的元件对油缸运动状态的控制和操纵情况。这种油路叫做辅助油路。辅助油路油液所流经的路线,也应该是从动力元件到控制元件.再从控制元件回到油池,形成一个完整的循环。一般情况下,辅助油路压力要比主油路压力低些。

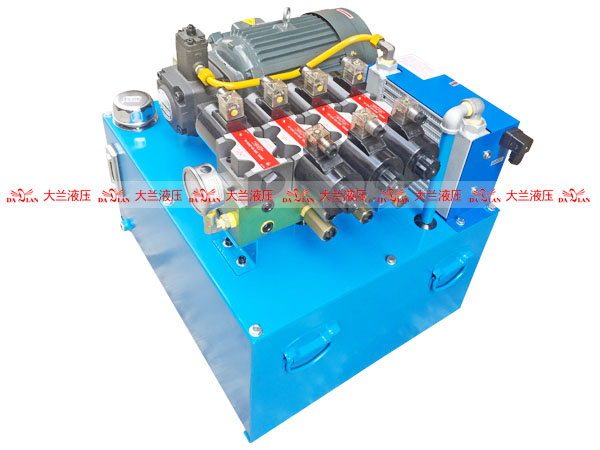

大兰4缸低压液压系统

(3)应了解机床的工作循环过程,了解机床要求液压系统所实现的运动和动作以及对系统性能的要求。以便分析液压系统的工作原理和阅读液压系统图。
(4)分析执行部分中各油缸的动作循环过程和相应的主油路油流所流经的路线。驱动油缸运动的油路是主油路。主油路油液流经的路线,应该从油泵到油缸,再从油缸回油池.形成一个完整的循环。油缸在主油路服力油作用之下完成系统要求的运动。

液压传动系统的各个运动和动作循环,是依靠主油路中油流通路的改变来实现的。而改变主油路油流通路则依称辅助油路中的控制元件起作用.在分析液压系统工作原理当中,要特别注惫系统从一个工作状态转换到另一个工作状态时,是由哪些控制元件发出信号,使哪些液压阀或其他控制元件发生动作。
