螺纹插装阀的分类及安装注意事项

作者: 大兰液压-标 编辑: DL-TGB 来源: 大兰液压 发布日期: 2021.01.21
信息摘要:
螺纹插装阀的安装方式是将螺绞直接旋入阀块的插孔里,安装拆卸简单快捷。

螺纹插装阀的安装方式是将螺绞直接旋入阀块的插孔里,安装拆卸简单快捷。

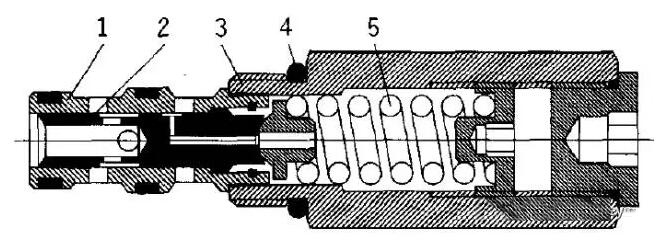

螺绞插装阀典型结构图如图1所示,由阀套、阀芯、阀体、密封件、控制部件(弹簧座、弹簧、调节螺杆、磁性体、电磁线圈、弹垫等)等组成。螺纹插装阀有二通、三通、四通等型式;方向阀有单向阀、液控单向阀、梭阀、液动换向阀、手动换向阀、电磁滑阀、电磁球阀等;压力阀有溢流阀、减压阀、顺序阀、平衡阀、压差溢流阀、负载敏感阀等;流量阀有节流阀、调速阀、分流集流阀、优先阀等。

螺纹插装阀

1阀套  2.阀芯  3.阀体  4.密封件  5.控制部件

图1  螺纹插装阀的典型结构图

安装螺纹插装阀之前应进行的工作与安装二通插装阀相同。

安装螺纹插装阀时,应先在插孔内和螺纹插装阀的阀套外圈(特别是密封圈处)涂上润滑脂或机油,再把螺纹插装阀放入插孔内,用力矩扳手(或开口扳手)旋人插孔内,常用通径螺纹插装阀所需的拧紧力矩见相关样本。

安装螺纹插装阀时应该注意以下几点:

(1)安装螺纹插装阀应注意密封圈和挡圈不要在装配的过程中被切坏。

(2)由于螺纹插装阀组所装的螺纹插装阀较为密集,应该按一个方 向依序进行安装。

(3)在安装电磁阀时,如安装空间不够,应该先将电磁铁卸下,待阀体安装完再把电磁铁装上。

大兰液压厂家 着强大的售后服务体系,免费为您提供维护服务,行业首推所有液压配件质保450天,技术团队随时提供指导,全国32个服务网点24小时快速响应。欢迎拨打电话:0757-82802080。
