恒功率变量柱塞泵是工业液压系统中技术含量较高的泵型，在注塑机、压铸机、液压压机、工程机械等场景中广泛应用。但在实际工程中，使用不当、调试失误的情况相当普遍——很多设备在用了变量泵之后，系统发热、效率低下，原因往往不是泵坏了，而是泵的工作机制没被正确理解和使用。

这篇文章从原理出发，讲清楚恒功率变量泵的3个核心机制，以及最常见的3类调试误区。

一、恒功率变量泵的3个核心机制

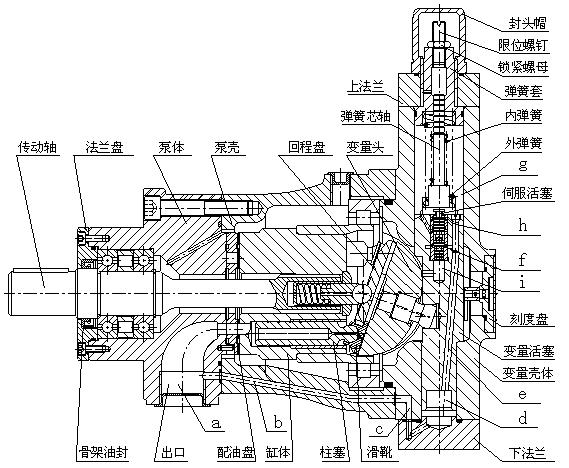

机制1：斜盘变量——排量调节的物理基础

柱塞泵通过改变斜盘的倾斜角度来调节排量。斜盘角度大，柱塞行程长，每转排量大；斜盘角度小，柱塞行程短，每转排量小。恒功率变量泵的变量机构，就是一套根据压力信号自动调节斜盘倾角的液压控制回路。

机制2：恒功率控制——压力与排量的反比关系

恒功率控制的核心逻辑是：P×Q ≈ 常数（功率恒定）。当系统压力P升高时，变量机构自动减小排量Q；当压力下降时，排量自动增大。这样，泵输出的液压功率始终维持在电机额定功率附近，既不让电机过载，也不让能量白白浪费在溢流上。

需要注意的是，这里的「恒功率」是近似的，实际上是一条斜率由控制弹簧决定的调节曲线，而非严格的双曲线。不同厂家、不同型号的泵，恒功率曲线的形状会有所不同。

机制3：压力切断——最高压力的硬限制

大多数恒功率变量泵还配备压力切断功能（Pressure Cut-off）。当系统压力超过压力切断设定值时，斜盘会迅速减到最小排量，泵基本处于零流量高压待机状态，防止系统超压损坏元件。

压力切断值通常设定为系统最高工作压力，这是泵自身的最后一道压力保护，不能被外部溢流阀替代。

二、3类最常见的调试误区

误区1：把溢流阀当主调压阀用

最常见也最严重的误区。溢流阀（安全阀）的功能是超压保护，应设定在系统最高工作压力以上，正常运行时处于关闭状态。如果把溢流阀调定压力设得低于泵的变量启动压力，系统在正常工况下就会持续溢流，多余流量全部变成热量，变量机构因为感受不到足够的压力信号而无法启动，泵退化为低效定量泵。

正确逻辑：系统工作压力由负载决定，泵的变量机构自动跟随；溢流阀只在异常超压时开启，保护系统安全。

误区2：恒功率曲线起始压力设定过低

恒功率控制器有一个「拐点压力」参数，低于这个压力时泵以最大排量运行，高于这个压力后才开始减小排量。如果拐点压力设定过低，泵在系统轻载时就开始限流，导致轻载工况下系统流量不足、动作慢。

正确做法是根据设备实际轻载压力来设定拐点，保证轻载时流量充足，中重载时才启动恒功率调节。

误区3：忽略泄漏油管路的背压要求

柱塞泵的壳体泄漏油（案例孔）必须单独接回油箱，且背压不能过高（一般要求≤0.3MPa）。如果泄漏油管接入有背压的回油管路，会导致泵壳体内压升高，加剧密封磨损，同时影响变量机构的控制精度。这个细节在安装阶段容易被忽略，但长期运行会造成明显影响。

三、简单自查方法

如果你的系统用了恒功率变量泵，可以用这个方法快速判断变量机构是否正常工作：

· 在空载和满载工况下分别测量电机电流，正常情况下两者应该相近（恒功率控制使然）

· 观察泵的出口压力随负载变化的情况，压力应随负载平稳变化

· 在系统满载运行时测量泵的出口流量，应明显低于空载时的流量

如果满载和空载的流量差别很小，说明变量机构基本没有工作，需要进一步检查调压设定和变量控制油路。
