大兰液压浅析X光机隔室透视液压系统工作原理

作者: 大兰液压-标 编辑: TGB 来源: 大兰液压 发布日期: 2018.08.26
信息摘要:
今天大兰液压小编跟大家分析X光机隔室透视站位液压系统及其工作原理 ...
今天大兰液压小编跟大家分析X光机隔室透视站位液压系统及其工作原理 。
图2所示为X光机隔室透视站位液压系统原理图,系统的执行器为荧光屏和转盘的升降液压缸15和17,以及通过齿轮减速机构18驱动转盘旋转的双向定量液压马达16。系统的油源为定量液压泵(螺杆泵)1,泵的供油压力由先导式溢流阀2设定,二位二通电磁换向阀3用于控制液压泵的卸荷。泵的出口设有精过滤器4,以保证油液的清洁度。 液压油缸15与17采用了同样的油路结构,分别采用三位四通电磁换向阀9和11控制缸的升降;分别采用调速阀6和8进油调节缸的升降速度,缸的无杆腔设有单向顺序阀12和14,用于平衡工作机构及人体自重,以防缸自行下滑。液压马达的旋转方向由三位四通电磁换向阀10控制,旋转速度通过进油调速阀7无级调节,双向液压锁13用于液压马达的位置锁定,确保回转位置的准确及固定。液压泵1的供油压力和单向顺序阀12、14的设定压力可通过压力表及其开关5观测。
技术特点
1)采用液压传动的X光机站位装置,传动平稳、噪声小、工作快速、换接无冲击、调整方便,易于遥控、安全可靠。
2)系统采用定量泵供油的进油节流调速方式;立置双缸采用单向顺序阀平衡;液压马达采用液压锁双向锁定。

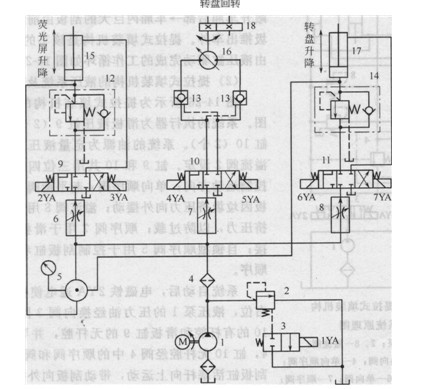

X光隔室透视站位液压系统原理图
图2 X光隔室透视站位液压系统原理图

1-定量液压泵(螺杆泵);2-先导式溢流阀;3-=位二通电磁换向阀;4-高压过滤器;5-压力表及其开关;6、7、8-调速阀;9、10、11-三位四通电磁换向阀;12、14 -单向顺序阀;13 -双向液压锁;15 -荧光屏升降液压缸;16 -双向定量液压马达;17 -转盘升降液压缸;18 -齿轮减速机构
