大兰液压浅谈电磁换向阀常用中位机能

作者: 大兰液压-标 编辑: TGB 来源: 大兰液压 发布日期: 2018.11.09
信息摘要:
今天大兰液压系统厂家简单跟大家说说电磁换向阀的常用中位机能。
今天大兰液压系统厂家简单跟大家说说电磁换向阀的常用中位机能。
在电磁换向阀中,当无外来的推力,阀芯将停留固定在中间位置,称此位置为中间位置,简称为中位。电磁换向阀中间位置各接口的连通方式称为中位机能。
电磁换向阀的动作原理,是依靠阀体内部的阀芯,在阀体内做往返相对运动,通过对油口的遮盖与否,来实现电磁换向阀内部各油口之间的接通与隔断,进而实现对液压油的通断以及换向控制。电磁换向阀的中位技能即三位四通阀在未通电,阀芯未受外力移动情况下此时阀的油口连接配置。采用不同中位机能的电磁换向阀将直接影响液压系统执行元件的工作状况。因此,在进行液压系统设计时,需要根据液压系统的实际工况,选择合适的三位四通电磁换向阀。以满足性能,效率,稳定等多方面要求。
常用的电磁换向阀中位机能如下:
1.C2 O型机能
电磁换向阀阀体上有油口标注,P表示进油口,T则为回油,A以及B表示工作油口。为满足电磁换向阀的性能要求,以及延长使用寿命,各油口原则上不可通用。
C2中位机能上述油口将全部封闭。该技能有以下特点:
在中位机能下,由于AB口封闭,因此执行元件可以固定在任意位置静止不动。但需要做精准固定则需配合液控换向阀组成锁紧回路。 换向过程相对而言比较平稳。对换向位置的精度有较高要求。

C2机能使得不同的执行元件在同一个油泵下仍可实现相互独立工作。

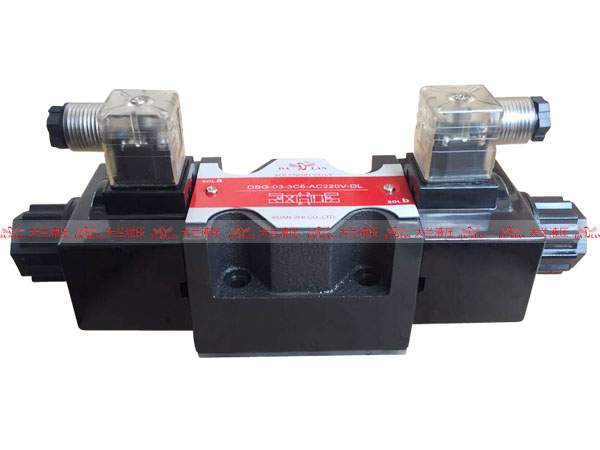

大兰液压电磁换向阀

2.C3 H型机能
该机能特点是中位时各油口全部通油,系统将卸荷。
使用该机能的电磁换向阀,液压系统在中位时因PT口相通而卸荷,并且AB口也相通,执行元件可以自由移动。换向冲击相比C2较大。
3.C6 M型机能
与C3机能比较,区别在于AB口堵死,而PT口仍然相通。
因此,采用C6机能电磁换向阀,中位时泵可以卸荷,而执行元件与C2一样,将处于固定位置状态。换向相对较为平稳。但会有一定液压冲击现象。
4.C4 Y型机能

此机能为P口堵死,TAB口相通。由此可见,在中位时执行元件处于自由移动状态。由于P口封堵,在多缸系统中各部分之间可独立运行,互不干扰。
