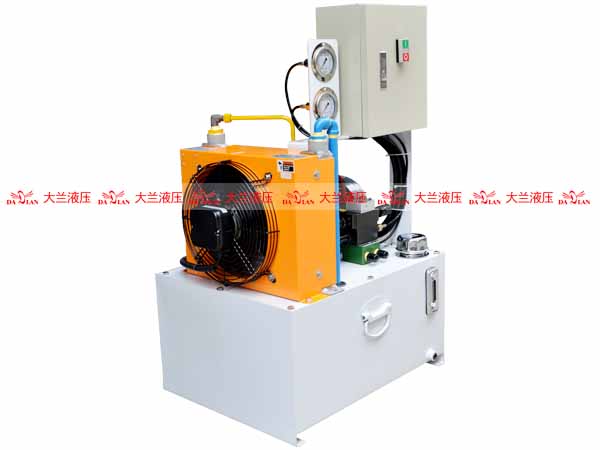

液压动力部分选用回路图办法标明，以标明不同功用元件之间的相互关系。液压源含有液压泵、电动机和液压辅佐元件；液压控制部分含有各种控制阀，其用于控制作业油液的流量、压力和方向；施行部分含有液压缸或液压马达，其可按实践要求来选择。

在分析和规划实践任务时，一般选用方框图闪现设备中实践运行状况。 空心箭头标明信号流，而实心箭头则标明能量流。 根柢液压回路中的动作次序—控制元件（二位四通换向阀）的换向和绷簧复位、施行元件（双效果液压缸）的伸出和回缩以及溢流阀的翻开和关闭。 关于施行元件和控制元件，演示文稿都是根据相应回路图符号，这也为介绍回路图符号作了准备。

根据系统作业原理，您可对悉数回路顺次进行编号。如果第一个施行元件编号为0，则与其相关的控制元件标识符则为1。如果与施行元件伸出相对应的元件标识符为偶数，则与施行元件回缩相对应的元件标识符则为奇数。 不只应对液压回路进行编号，也应对实践设备进行编号，以便发现系统缺点。
　　DIN ISO1219-2标准界说了元件的编号组成，其包含下面四个部分：设备编号、回路编号、元件标识符和元件编号。如果整个系统仅有一种设备，则可省掉设备编号。

    实践中，另一种编号办法就是对液压系统中悉数元件进行连续编号，此时，元件编号应该与元件列表中编号相一致。 这种办法特别适用于杂乱液压控制系统，每个控制回路都与其系统编号相对应。
