丁基胶涂布机液压系统油路原理讲解

作者: 大兰液压-标 编辑: DL-TGB 来源: 大兰液压 发布日期: 2020.01.08
信息摘要:
丁基胶涂布机液压系统油路原理讲解

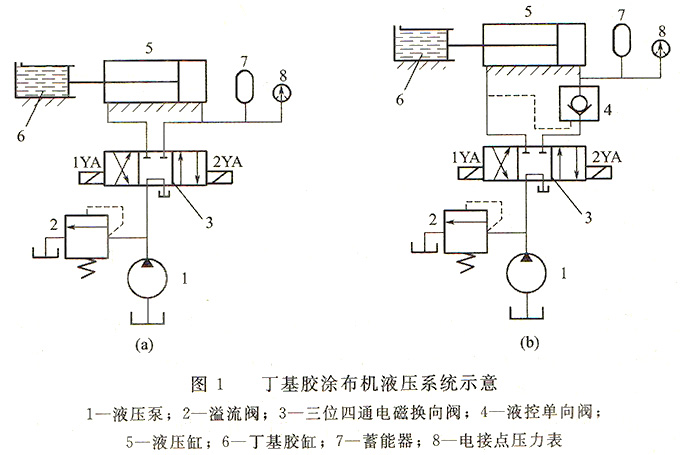

丁基胶涂布机液压系统是根据国外引进的样机进行测绘制造的,其组成如下图1所示。

图1(a)和图1(b)所示系统在实际中都有应用,二者原理相似,现以图1 (b)为例给大家讲解下油路工作原理。

丁基胶涂布机液压系统原理图

工作原理:当1YA通电,换向阀左位接入回路,液压缸5由右向左运动挤出丁基胶进行涂胶。当液压缸无杆腔压力上升至电接点压力表8的上限值时,压力表触点发出信号,使电磁铁1YA断电,换向阀处于中位,同时液压泵关闭,液压缸由液控单向阀4及蓄能器7保压。当液压缸无杆腔压力下降到电接点压力表调定的下限值时,压力表又发出信号,使IYA通电,液压泵再次向系统供油,使无杆腔压力上升,从而使液压缸的压力保持在要求的工作范围内。当液压缸活塞到达终点前的预定位置时,电磁铁2YA通电,换向阀右位接入回路,液压缸由左向右运动,活塞杆退回。需要指出的是:液压缸5和丁基胶缸6安装在同一水平线上,并分别固定在支架上,两者之间的间隔是用来充添固体丁基胶的。
