齿轮泵的参数选择和注意事项

作者: 大兰液压-标 编辑: DL-TGB 来源: 大兰液压 发布日期: 2021.02.05
信息摘要:
齿轮泵的参数选择和注意事项

1、参数选择和选型

1)额定压力的选择应根据不同的系统工作压力选择合适的齿轮泵。泵的额定压力应为液压系统安全阀开启压力的1.1~1.5倍。

2)公称排量的选择选用泵的公称排量前,应首先根据系统所需流量qv( L/min)和初选的液压泵转速n1( r/min)及泵的容积效率ηv(可根据产品样本选取或取为ηv=0.9)计算其参考值。

由于齿轮泵为定量泵,故最终选择的泵流量尽可能与系统所需流量相符合,以免功率损失过大。

3)转速的选择应根据选定的齿轮泵公称排量和系统所需流量,计算出齿轮泵的实际转速,在选用时尽可能接近产品的额定转速。

4)驱动功率的确定在齿轮泵公称排量、转速(在一定范围内变化的可取其最大工作压力时的工作转速)和工作压力确定以后,即可计算所需输入功率(原动机驱动功率)。

5)多联泵参数的选择对于快慢速交替或多执行元件液压系统,为了合理匹配和使用功率,可采用二联或多联泵解决多个液压源的问题。在选择的多联泵中,第一联泵应比第二联泵能承受较高的负荷(压力×流量);多联泵总负荷不能超过泵轴伸所能承受的转矩。

6)选型注意事项在室内和对环境噪声有要求的使用情况下,应注意选用对噪声有控制结构的产品。一般而言,外啮合齿轮泵的噪声较大,内啮合齿轮泵的噪声小。

应综合考虑选用齿轮泵的可靠性、经济性和使用维护方便性、供货及时性等条件。要优先选用经过国家相关部门及行业鉴定和技术成熟的产品。

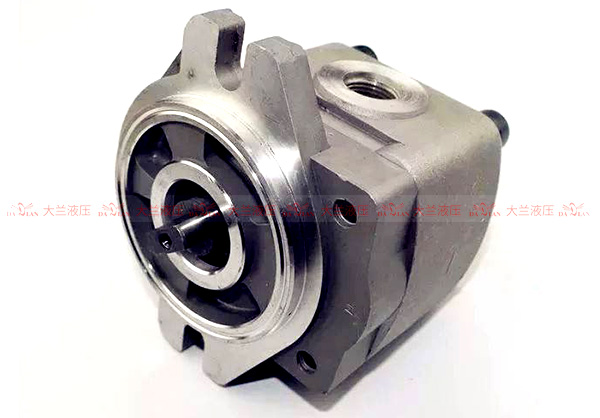

大兰液压齿轮泵

2、注意事项

1)驱动方式齿轮泵可以采用电动机或内燃机作为原动机。但泵的传动装置不能对齿轮泵主动齿轮轴产生附加的轴向力和径向力。齿轮泵主动齿轮轴伸与原动机输出轴之间必须采用浮动连接(如弹性联轴器和十字槽块浮动联轴器等)。联轴器的径向跳动不大于0.1mm,在受到结构限制而采用花键轴直接插入原动机传动轴内花键孔进行驱动时,内花键和花键轴的径向和键侧间隙都不小于0.15mm,以适应浮动传递转矩、不产生附加径向力的要求。采用V带或大齿轮直接驱动齿轮泵时,宜选用前盖带滚动轴承支承的齿轮泵产品。

2)吸油高度泵的吸油高度应尽可能小。齿轮泵自吸能力因排量不同而异,一般要求不低于16kPa。制造质量对自吸能力也有影响。通常要求泵的吸油高度不大于0.5m,在进油管道较长的管路系统中应加大进油管径,以免流动阻力太大吸油不畅而影响泵的工作性能。

3)油液选用与过滤工作油液的品种和牌号应严格按照泵的产品样本规定选用,以延长泵的使用寿命。多数齿轮泵的早期故障起因于油液的污染,故工作油液应进行过滤。由于低压齿轮泵的污染敏感度较低,故可选取过滤精度较低的过滤器,而高压齿轮泵的污染敏感度较高,故应在系统设置过滤精度较高的过滤器。

4)安装与运行在泵安装之前,应按有关规定彻底清洗管道(焊接管道必须酸洗后再冲洗),去掉污物、氧化皮等并用油液将泵充满,通过泵的轴伸转动主动齿轮以使油液进入泵内各配合表面。

安装时,要拧紧进、出油口的管接头或法兰连接螺钉,密封要可靠,以免引起吸空或漏油,影响泵的性能。

通过点动检查泵的旋向和驱动轴的旋向是否一致。

第一次运行时建议断开泵的排油,以便将空气排出壳体。启动前必须检查系统中的安全阀是否在调定压力值。

应避免泵带负荷启动,以及在有负荷情况下停车。泵在工作前应进行不少于10min的空负荷运行和短时间的带负荷运行,然后检查泵的工作情况,泵不应有渗漏、过度发热和异常声响等。

泵如长期不用,最好将它和原动机分离保管。再度使用时,应有不少于10min的空负荷运转,并进行以上试运转例行检查。

大兰液压厂家 着强大的售后服务体系,免费为您提供维护服务,行业首推所有液压配件质保450天,技术团队随时提供指导,全国32个服务网点24小时快速响应。欢迎拨打电话:0757-82802080。
